Ausschlaggebend für die Kompatibilität der Kettenführung ist die Kombination von Lagergehäusebreite
des Rahmens und der Kettenlinie der Kurbel.
Grundsätzlich sind die Kettenführungen mit allen eingeschraubten Innenlagern kompatibel.

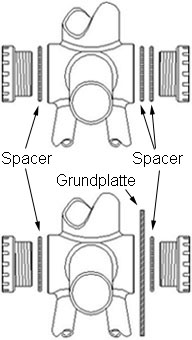

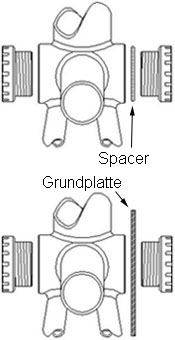

Bei allen aktuellen Kurbeln mit an einem der Kurbelarme fest verpresster Innenlagerwelle
muss mindestens ein Spacer (2,5mm stark) auf der Kranzseite vorhanden sein.
Statt eines Spacers wird die Kettenführung montiert.
Ist kein Spacer vorhanden, muss ein anderes Innenlager montiert werden.

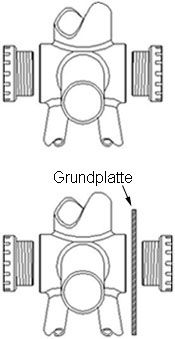

Lediglich bei Kurbeln mit OctaLink oder ISIS Lagern
(Lagerarten siehe FAQ >>)
muss im Originalzustand kein Spacer vorhanden sein. Dann verschiebt sich nach Montage der Kettenführung
die Kettenlinie sehr stark. Es gibt z.T. spezielle OctaLink oder ISIS Innenlager, welche für die Montage
einer Kettenführung vorgesehen sind.
| vorher - ohne Kettenführung |
|
|
|
|
||||||||
| mit montierter Kettenführung | ||||||||||||
|
Lagergehäusebreite ⇒ [mm] Kettenlinie ⇓ |
68 | 73 | 83 | 68 | 73 | 83 | 68 | 73 | 83 | 68 | 73 | 83 |
| 48 | funktioniert nicht mit Kurbeln mit integrierter Innenlagerwelle | ++ | - | X | ++ | - | X | ++ | - | X | ||
| 50 | + | ++ | X | + | ++ | X | + | ++ | X | |||
| 55 | X | X | ++ | X | X | ++ | X | X | ++ | |||
| 57 | X | X | + | X | X | + | X | X | + | |||
(++) = funktioniert
(+) = funktioniert, 68mm Kit erforderlich
(-) = funktioniert nicht
(X) = entfällt
